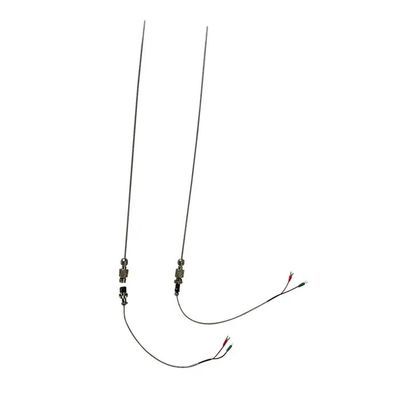

K-Typ-Thermoelement mineralisoliert mit SS304-Mantel Verlängerungskabel, schnelle Reaktion

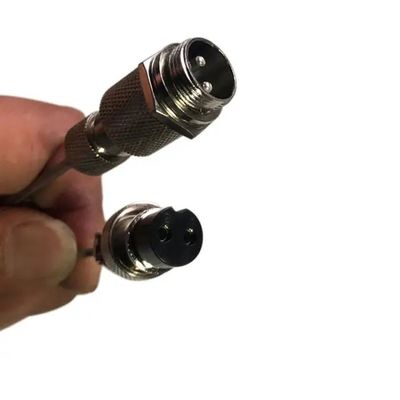

Mineralisoliertes Thermoelement vom Typ K mit 2-Kontakte-Stecker SS304-Mantel Verlängerungskabel Schnelle Reaktion

Bei mineralisolierten (MI) Thermoelementen sind die Basisteile Messelement, Isolierung und Schutzhülle. In den meisten Fällen werden MI-Thermoelemente mit einem flexiblen Stecker kombiniert, um Biegemöglichkeiten hinzuzufügen, und mit Ausgleichskabeln, um die Messgenauigkeit zu verbessern.

Struktur des Panzer-Thermoelements

1. Für den Messdraht gibt es verschiedene gängige Typen: Typ K N E T J

2. Isoliermaterial: MgO (≥96%), Al2O3 (≥99%)

3. Außenmantelmaterial:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS: + 1100°C

- Inconel 600: + 1150°C

- GH3030 & GH3039: 1200°C

4. Standards für mineralisolierte Teile

5. Stecker: Dieser Teil wird normalerweise durch eine Feder hergestellt, um die Biegemöglichkeiten zu erhöhen.

6. Verlängerungskabel: Bei der Auswahl des Kompensations-/Verlängerungstyps sollte dieser mit dem Thermoelement-Index übereinstimmen

Bei der tatsächlichen Temperaturmessung gibt es normalerweise einen großen Messabstand zum Messgerät, wobei ein Thermoelement-Ausgleichsleiter erzeugt wird, um die Temperaturdifferenz auszugleichen, die durch die Temperaturänderung zwischen dem Messgerät und dem Thermoelement-Verbindungsstück verursacht wird.

Das Ausgleichskabel hat folgende Vorteile: Verbesserung der physikalischen und mechanischen Eigenschaften der Thermoelement-Temperaturmessleitung; Verbesserung der Flexibilität der Messleitung und Erleichterung des Anschlusses durch Verwendung eines mehradrigen Kerns oder eines Ausgleichskabels mit kleinem Durchmesser; einfache Abschirmung externer Störungen; Reduzierung der Kosten für Messleitungen.

Thermoelement-Kabelqualität

A: Verlängerungskabelqualität

Dessen Drahtzusammensetzung ist genau die gleiche wie die des Thermoelementdrahts, gekennzeichnet durch den Buchstaben “X” nach der Thermoelementsymbolnummer, wie z. B. “KX”“JX”“TX”

B: Ausgleichskabelqualität

Dessen Drahtzusammensetzung unterscheidet sich vom Thermoelementdraht, aber sein Draht-EMK-Wert (elektromotorische Kraft) ist nur bei 0-100℃ oder 0-200℃ gleich dem Thermoelementdraht. Es wird durch den Buchstaben “C” nach der Thermoelementsymbolnummer gekennzeichnet, wie z. B. “KC”“JC”“TC”
