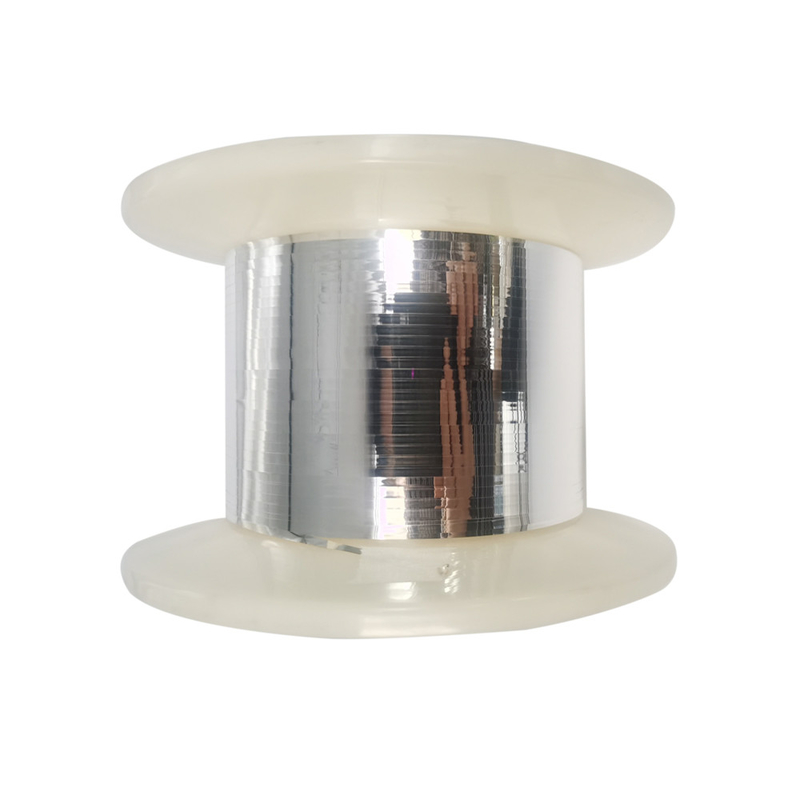

CuNi44 Widerstandsdrahtlegierung, niedriger TCR ±20 ppm/°C konform
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Name: | Flachdraht-hoher elektrischer Widerstand des Constantan-CuNi44 | Materialtyp: | Cuni44 |
|---|---|---|---|
| Widerstand: | 0,49 (an 20℃ (Ωmm2/m)) | Magnetische Eigenschaften: | Nichtmagnetisch |
| Dichte (g/cm3): | 8,9 | Leitfähigkeitskoeffizient an 20℃: | 23WmK |
| Versorgungsstaat: | Draht /Strip/ Rod/Folie | ||
| Hervorheben: | CuNi44 Widerstandsdrahtlegierung,CuNi44 Draht mit niedrigem TCR,Widerstandsdrahtlegierung auf Kupferbasis |
||
CuNi44 Widerstandsdraht, niedriger TCR ±20 ppm/°C konform
Konstantan(OhmAlloy049.pdf)
(Gebräuchlicher Name: CuNi44, Cuprothal49, Legierung 294, Cuprothal 294, Legierung 49, CuNi 102, Cu-Ni 44, Konstantan, Constantan.)
OhmAlloy049 ist eine Kupfer-Nickel-Legierung (Cu56Ni44-Legierung), die sich durch hohen elektrischen Widerstand, hohe Duktilität und gute Korrosionsbeständigkeit auszeichnet. Sie ist für den Einsatz bei Temperaturen bis zu 400 °C geeignet.
Typische Anwendungen für OhmAlloy49 sind temperaturstabile Potentiometer, industrielle Rheostate und Widerstände für Elektromotoranlasser.
Produktionsstandard für Kupfer-Nickel-Legierungen (GB/T1234-95)
| Leistung Marke | NC020 CuNi14 |
NC025 CuNi19 |
NC030 CuNi23 |
NC035 CuNi30 |
NC040 CuNi34 |
NC050 CuNi44 |
|
| Hauptchemischer Gehalt％ | Ni | 14.2 | 19 | 23 | 30 | 34 | 44 |
| Mn | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
| Cu | Rest | Rest | Rest | Rest | Rest | Rest | |
| Element Max. Arbeitstemperatur℃ | 300 | 300 | 300 | 350 | 350 | 400 | |
| Dichte g/cm3 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
| Spezifischer Widerstand Ωmm2/m, bei 20℃ | 0.20±5％ | 0.25±5％ | 0.30±5％ | 0.35±5％ | 0.40±5％ | 0.49±5％ | |
|
Temperaturfaktor des spezifischen Widerstands 10-5/℃(200-600℃) |
<38 | <25 | <16 | <10 | -0 | <-6 | |
| Schmelzpunkt ℃ | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
| Zugfestigkeit MPa | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
| Dehnung%(>1.0) | ≥25 | ≥25 | ≥25 | ≥25 | ≥25 | ≥25 | |
| EMK GEGEN Kupfer V/℃(0-100℃) |
-28 | -32 | -34 | -37 | -39 | -43 | |
| Spezifische WärmekapazitätJ/gk(20℃) | 0.38 | 0.38 | 0.38 | 0.39 | 0.40 | 0.41 | |
| WärmeleitfähigkeitW/mk bei 20℃ | 48 | 38 | 33 | 27 | 25 | 23 | |
| Organisationsattribut | Austenitisch | Austenitisch | Austenitisch | Austenitisch | Austenitisch | Austenitisch | |
| Magnetisch | Nicht-magnetisch | Nicht-magnetisch | Nicht-magnetisch | Nicht-magnetisch | Nicht-magnetisch | Nicht-magnetisch | |
Korrosionsbeständigkeit
| Legierungen | Arbeiten in Atmosphäre bei 20℃ | Arbeiten bei maximaler Temperatur 200℃ | |||||
|
Luft und Sauerstoff enthalten Gase |
Gase mit Stickstoff |
Gase mit Schwefel Oxidierbarkeit |
Gase mit Schwefel Reduzierbarkeit |
Aufkohlung | |||
| OhmAlloy049 | gut | gut | gut | gut | schlecht | gut | |
Lieferform
| Legierungsname | Typ | Abmessung | ||
| OhmAlloy049W | Draht | D=0.06mm~8mm | ||
| OhmAlloy049R | Band | B=0.4~40 | T=0.05~2.9mm | |
| OhmAlloy049S | Streifen | B=8~200mm | T=0.1~3.0 | |
| OhmAlloy049F | Folie | B=6~120mm | T=0.005~0.1 | |
| OhmAlloy049B | Stab | Durchmesser=8~100mm | L=50~1000 | |
Der Zusatz von Nickel zu reinem Kupfer kann die Festigkeit, Korrosionsbeständigkeit, Härte, den elektrischen Widerstand und die Thermoelektrizität erheblich verbessern und den Temperaturkoeffizienten des spezifischen Widerstands reduzieren. Daher sind die mechanischen und physikalischen Eigenschaften von Kupfernickel im Vergleich zu anderen Kupferlegierungen extrem gut, mit guter Duktilität, hoher Härte, schöner Farbe, Korrosionsbeständigkeit und Tiefziehfähigkeit.
Es wird häufig als korrosionsbeständiges Konstruktionsteil im Schiffbau, in der Erdöl-, Chemie-, Bau-, Elektro-, Präzisionsinstrumenten-, Medizinprodukte-, Musikinstrumenten- und anderen Abteilungen verwendet. Einige Kupfernickel haben besondere elektrische Eigenschaften, die zur Herstellung von Widerstandselementen, Thermoelementmaterialien und Kompensationsdrähten verwendet werden können. Nichtindustrielles Kupfernickel wird hauptsächlich zur Herstellung von dekorativen Kunsthandwerken verwendet.
