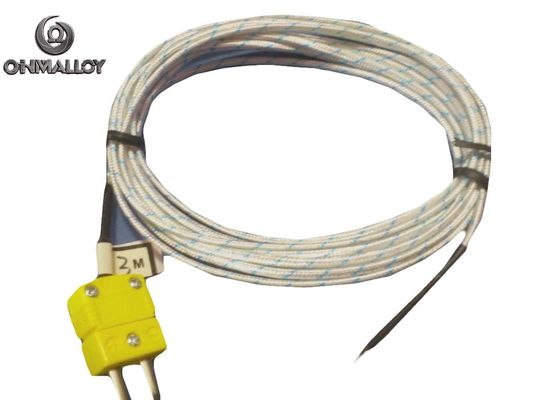

Industrielles, 316L Edelstahl überflochtenes, mineralisoliertes Thermoelement

Industrielle 316L aus Edelstahl, überzogen mit mineralisch isoliertem Thermocouple

Bei Mineralisolierthermoelementen (MI) sind die grundlegenden Bestandteile Messelement, Isolierung, Schutzhülle.MI-Thermoelemente mit flexiblem Stecker zur Erweiterung der Biegemöglichkeiten und Kompensationskabel zur Verbesserung der Messgenauigkeit.

Armor-Typ-Thermokopfstruktur

1Für den Messdraht gibt es mehrere häufig verwendete Typen: Typ K N E T J

2. Dämmstoff: MgO ((≥96%), Al2O3 ((≥99%)

3. Außenhülle:

- 304L und 316L SS: + 700°C

- 310 (25/20) SS: + 1100 °C

- Inkonel 600: + 1150 °C

- GH3030 und GH3039: 1200°C

4. Normen für isolierte Teile aus Mineralien

5Anschluss: in der Regel wird dieses Teil mit einer Feder hergestellt, um die Biegemöglichkeiten zu erhöhen.

6. Verlängerungskabel:Wenn der Kompensations-/Verlängerungstyp gewählt wird, sollte er dem Thermoelementindex entsprechen

Bei der tatsächlichen Temperaturmessung gibt es in der Regel lange Messdistanzen mit dem Messgerät,ein Thermocouple-Kompensationsdraht erzeugt wird, um die durch die Temperaturänderung zwischen der Messvorrichtung und dem Thermocouple-Verbindungsstück verursachte Temperaturdifferenz auszugleichen.

Das Kompensationskabel hat folgende Vorteile: Verbesserung der physikalischen und mechanischen Eigenschaften der Thermoelementtemperaturmessleitung;Verbesserung der Flexibilität der Messleitung und Erleichterung der Verbindung durch Verwendung eines Mehrstrangkerns oder eines Kompensationsdrahtes mit kleinem Durchmesser■ Einfach abschirmen von externen Störungen; Kosten für Messleitungen senken.

Grade des Thermoelementkabels

A:Verlängerungskabel

mit einer Wirkungszusammensetzung, die vollständig mit der des Thermoelementdrahtes übereinstimmt, wobei nach der Thermoelement-Symbolnummer der Buchstaben X und TX gekennzeichnet sind, z. B. KXJXTX

B:Kabel der Kompensationsstufe

Die Drahtzusammensetzung unterscheidet sich von der des Thermocouple-Drahtes, aber der Wert der elektromotorischen Kraft (EMF) des Drahtes ist nur bei 0-100 °C oder 0-200 °C der des Thermocouple-Drahtes gleich.Es wurde mit dem Buchstaben C nach der Thermoelementnummer bemerkt., wie z. B. ‘KC ’JC ’TC ’
