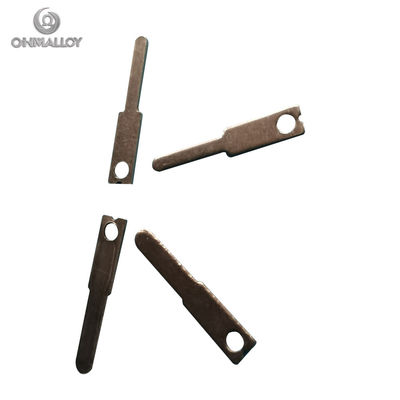

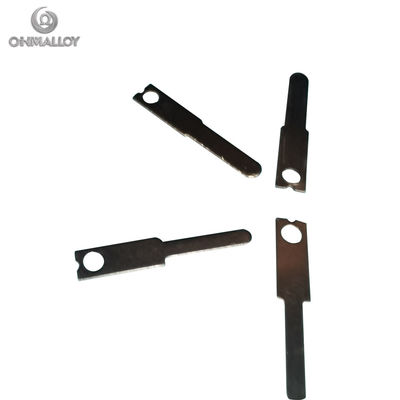

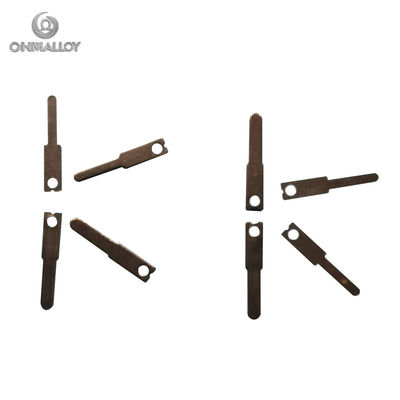

KP/KN-Stift-Typ K-Thermokopf-Anschluss (Chromel-Alumel-Stift)

mit einer Breite von mehr als 10 mm

1Materialzusammensetzung und Eigenschaften

Bezeichnung Beinlegierung Chemische Zusammensetzung Schlüsselmerkmale

Positiv (KP)Chromäquivalent Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Nichtmagnetisch, Widerstand 0,71 μΩ·m

Negativ (KN)Alumeläquivalent Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnetisch, Widerstand 0,23 μΩ·m

2. Leistungsspezifikationen

Standard/Anmerkungen zu Parameterwerten

Temperaturbereich (Drahtart)Kurzfristige:-200°C bis 1.300°CMaximal 1.260°C pro IEC 60584-1

Langfristig:0°C bis 1.100°COptimaler Stabilitätsbereich

Temperaturbereich (Erweiterung) von 0°C bis 200°CBegrenzte Genauigkeit über 200°C

EMF-Ausgang 41 μV/°Cbei 1.000°C gegenüber Platin 67

Genauigkeit (Klasse 1) ± 1,5°Coder± 0,4%(> 0°C) je nachdem, welcher Wert größer ist

±2,5°C(-200°C bis 0°C) Kryogene Toleranz

OxidationsbeständigkeitÜberlegener als Typ J/T/E unter 1.000°C Cr2O3-Schutzschicht

3. Umweltverträglichkeit und Beschränkungen

Empfohlene Atmosphären:

• Oxidation: Luft, Verbrennungsabgase (Elektroöfen)
• Inerte Gase: Argon, Stickstoff (Vollleistung bis 1.100°C)

Verbotene Bedingungen:

Szenario Ausfallmechanismus Minderung

Schwefelhaltige Gase Sulfidation → spröde Bruch H2S/SO2-Umgebungen vermeiden

Alternative Redoxzyklen Kalibrierungsverschiebung > 5°C Verwendung von Typ N in zyklischen Anwendungen

Vakuum > 1 Stunde (> 800°C) Chromverdampfung Maximal 60-minütige Exposition

H2/CO-Atmosphäre Korrosion durch Grüne Fäulnis (815-1040°C) Keramikschutzrohre

4. Wettbewerbsvorteile

• Kosteneffizienz: 30% bis 50% günstiger als Edelmetalltypen (R/S/B)
• Strahlungshärte: Vorzugsweise für Kernanwendungen gegenüber Typ J
• Lebensdauer: 5x länger als Typ J bei 900°C (Fe-Oxidation in J)

5. Genauigkeitsnormen für Toleranzen

Anwendungsumfang der Formel für die Klassentoleranz

Klasse 1± 1,5°Coder± 0,004 × 0,004 °C Luft- und Raumfahrt, Kalibrierlabore

Klasse 2±2,5°Coder± 0,0075 × 0,0075 °C Industrieprozesssteuerung

Absolute Temperatur in °C; spezielle Fehlerstufe (± 0,4%) für hohe Präzisionsanforderungen

Ergänzende technische Anmerkungen

Verbundenheit beste Verfahren:

• Verwenden Sie MgO-isolierte Nickel-Legierungsverlängerungsleitungen für die EMF-Stabilität
• Vermeiden Sie Kupferterminals → galvanische Korrosion in feuchten Umgebungen

Verhütung des Alterns:

• Voralterung bei 850°C für 2 Stunden verringert die Drift bei Präzisionssensoren

Körperliche Eigenschaften:

EigentumKP-Wert

Dichte (g/cm3) 8,5 8.6

Zugfestigkeit ≥490 MPa ≥390 MPa

Verlängerung ≥ 10% ≥ 15%

Thermoelemente werden in Prozessen zur Temperaturmessung eingesetzt und sind für Anzeige und Steuerung an die Pyrometer angeschlossen.Das Thermoelement und das Pyrometer werden elektrisch durch Thermoelementverlängerungskabel / Thermoelementkompensationskabel geleitetDie für diese Thermoelementkabel verwendeten Leitungen müssen ähnliche thermoelektrische (EMF) Eigenschaften haben wie das für die Temperaturmessung verwendete Thermoelement.

Unser Werk produziert hauptsächlich Thermoelementdraht, -band und -kabel, die in Temperaturmessgeräten verwendet werden.Unsere Thermocouple-Produkte sind alle nach GB und auch IEC584-3 (International Standard) hergestellt.

Der Thermoelementstreifen kann verwendet werden, um den Hohlen-Pin des Thermoelementanschlusses, den Thermoelement-Schaufel und die Thermoelementanschlusskontakte herzustellen.

Anwendung
• Heizung Gasbrenner für Öfen
• Kühlgeräte ️ Gefrierschränke
• Schutz des Motors Temperaturen und Oberflächentemperaturen
• Hochtemperaturkontrolle Gusseisen
