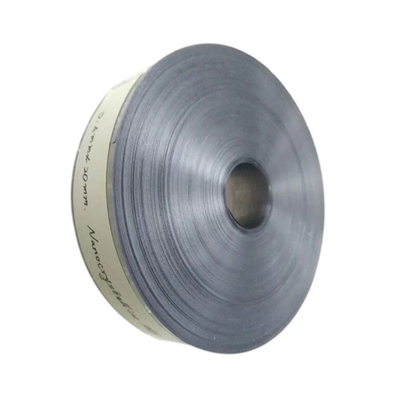

Nanocrystalline Legierung 1K107 für Kraft- und Pulstransformatoren
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Name: | Nanocrystalline Kern Streifenband 1K107 Transformator Induktor Eisen Amorphen Kern | Gebrauch: | Transformator-Induktor Eisenamorphkern |
|---|---|---|---|
| Größe: | 10-50 mm (auf maß) | Staat: | Streifen/Band/Härtung |
| Hervorheben: | Nanocrystalline-Legierungs-Eisen-Kern,Eisenkern für Pulstransformatoren,1K107 Eisenkern |
||
Nanocrystalline Legierung 1K107 für Kraft- und Pulstransformatoren
Anwendungsbereich:
Schalter- und Pulstransformatoren
Leistungstransformator, Präzisionsstrom gegenseitiger Induktor Eisenkern
Leckenschutzschalter mit gegenseitigem Induktor-Eisenkern
Filterinduktivität, Speicherinduktivität, Eisenkern des elektrischen Reaktors
EMV-gemeinsamer ModusInduktivität und Differenzmodus Induktivität Eisenkern
Reaktor mit Sättigung,Magnetverstärker, Spike-Killer, Pulskompressor Eisenkern und Magnetkugel
Eigenschaften:
HochMagnetische Induktion der Sättigung- Verringerung des Transformatorvolumens
Hohe magnetische Durchlässigkeit, geringe Zwangskraft, Verbesserung der Effizienz des Transformators,gegenseitige Induktorempfindlichkeit, Verringerung der Spulenverteilungsparameter
Niedrige Verlustmenge - Verringerung der Transformatortemperaturerhöhung
Gute Temperaturstabilität - unter 130°C bei langfristiger Arbeit
Der niedrigere Preis -hat die beste Kostenleistung aller weichen Metallmagnetmaterialien
Typische Eigenschaften
Physikalische Eigenschaften vonNano-KristallineStahllegierung
| Magnetische Induktion der Sättigung(Bs) | 1.25T | Härte (Hv) | 880 |
| Curie-Temperatur (TC) | 560°C | Dichte (d) | 7.2g/cm3 |
| CKristallisierungstemperatur(Tx) | 510°C | Widerstandsfähigkeitr) | 90mW-cm |
| Sättigungs-Magnetostriktionskoeffizient(Ich...s) | < 2 × 10-6 | Dauerbetriebstemperaturbereich | -55 bis 130°C |
Magnetische Eigenschaften vonNano-KristallineStahllegierung
| Art der Ware | Magnetische Querschneidung | Keine magnetische Glühen | Magnetische Längsschmelze |
| Erste Permeabilität | > 2 × 104 | > 8 × 104 | > 1 × 104 |
| HöchstbetragDurchlässigkeit | > 5 × 104 | > 45 × 104 | > 50 × 104 |
| Restmagnetinduktion | < 0,2 T | 0.6 T | > 0,85 T |
| Zwangswirkung | < 1,8 A/m | < 0,8 A/m | < 1,8 A/m |
| EisenverlustP ((20kHz, 0,5T) | < 30 W/kg | < 50 W/kg | < 90 W/kg |
| EisenverlustP ((100 kHz, 0,3T) | < 150 W/kg | < 150 W/kg | < 300 W/kg |
| Eisenverlustquote ((-55°C | < 15% | < 15% | < 15% |
Der VergleichzwischenNano-KristallineStahllegierungundmit einer Dicke von nicht mehr als 0,05 mm
| Grundparameter | Kern aus überfeinem Kristall-Eisen | mit einer Breite von mehr als 10 mm, | Ferrit |
| Magnetische Induktion der Sättigung Bs(T) | 1.25 | 0.75 | 0.5 |
| Restmagnetische Induktion Br(T) | 0.2 bis 0.9 | - | 0.20 |
| Sättigungs-Magnetostriktionskoeffizient (×10)-6) | < 2 | < 2 | 4 |
| Widerstandsfähigkeit (mmW-cm) | 80 | 56 | 106 |
| Curie-Temperatur /°C | 570 | 400 | < 200 |
| Anfangspermeabilität μ0(GS/Oe) | > 8 × 104 | > 8 × 104 | - |
| Höchstdurchlässigkeit μm(GS/Oe) | > 50 × 104 | 60 × 104 | 4 × 104 |
| Zwangskraft Hc (A/m) | < 2 | < 1 | 6 |
| Eisenverlust (20KHz,0.5 T) (W/Kg) | < 35 | - | - Nein. |
| Eisenverlust (50KHz),0.3T) (W/Kg) | < 50 | - | - Nein. |
