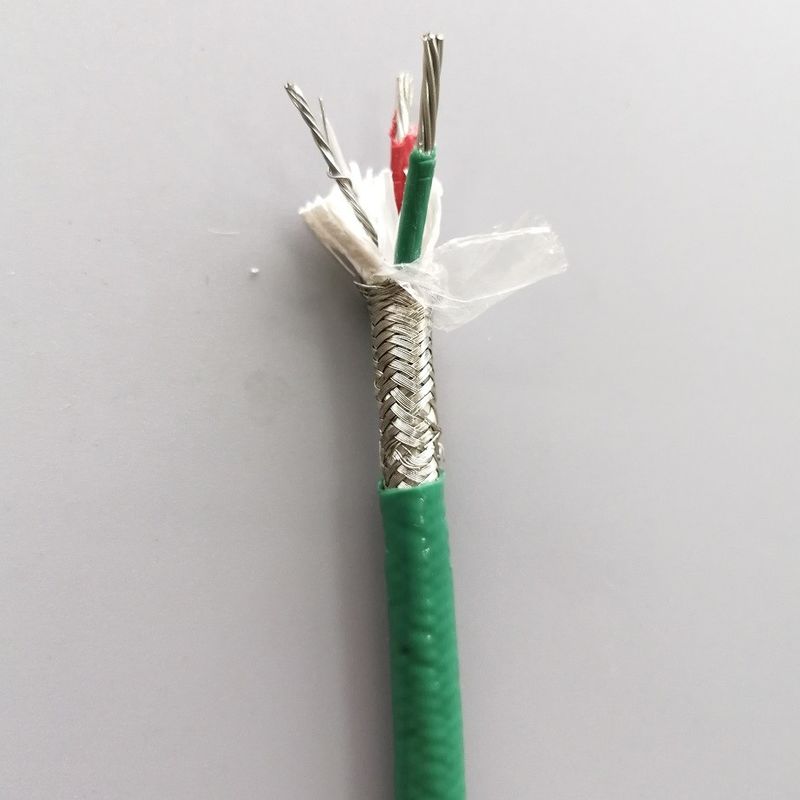

FTE-Kabel für Pint 100 mit Edelstahl Kapton-Kabel ANSI-Iec
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Art: | FTE | Leiter Material: | Kupfer |
|---|---|---|---|
| Anwendung: | Pint 100 | Leiter Type: | Angeschwemmt |
| Isoliermaterial: | FEP | Temperaturspanne: | -40 to1700 (Thermoelement) |
| Verwendung: | Anschließen an Thermoelement- und Instrumentmaschine | Farbe: | Gemäß des Kundenantrags |
| Genauigkeit: | class1/A | Jacke: | FEP |
| Material: | Borte SS304/SS316 | ||
| Hervorheben: | Kabel aus Edelstahl Kapton RTD,ANSI IEC RTD-Kabel,PT 100 RTD-Kabel |
||
1. Spezifikationen:
1.Style: Ausgleichs-Draht
Draht FTE-2.Thermocouple
Thermoelement FTE-Draht Klassifikation
1. Thermoelementniveau (Temperaturstufe). Diese Art des Thermoelementdrahtes ist für Thermoelementart K, J, E, T, N und L und anderes Entdeckungsinstrument der hohen Temperatur, Temperaturfühler, etc. hauptsächlich passend.
2. Kompensationsdrahtniveau (niedrige Temperaturstufe). Diese Art des Thermoelementdrahtes ist für Ausgleichsleitung und Erweiterungsdraht von verschiedenen Thermoelementen von Art S, R, B, K, E, J, T, N und L, Heizkabel, Seilzug und so weiter hauptsächlich passend.
Thermoelementvielzahl und -index
Thermoelement-Vielzahl und Index |
||
Vielzahl |
Art |
Messbereich (°C) |
NiCr-NiSi |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
F.E.-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-NiSi |
N |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
2. Maße und Toleranz des Fiberglas Isolierthermoelement-Drahtes
Maße/Toleranz Millimeter): 4.0+-0.25
Farbcode u. Anfangskalibrierungstoleranzen für Thermoelementdraht:
| Thermoelement-Art | ANSI-Farbcode | Anfangskalibrierungs-Toleranzen | ||||
| Draht-Legierungen | Kalibrierung | +/- Leiter |
Jacke | Temperaturspanne | Standard Grenzen |
Speziell Grenzen |
| Eisen (+) gegen. Constantan (-) |
J | Weiß/rot | Brown | 0°C zu +285°C 285°C zu +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| CHROMEL (+) gegen. ALUMEL (-) |
K | Gelb/rot | Brown | -200°C zu -110°C -110°C zu 0°C 0°C zu +285°C 285°C zu +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| Kupfern (+) gegen. Constantan (-) |
T | Blau/rot | Brown | -200°C zu -65°C -65°C zu +130°C 130°C zu +350°C |
± 1,5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL (+) gegen. Constantan (-) |
E | Purpur/Rotes | Brown | -200°C zu -170°C -170°C zu +250°C 250°C zu +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Farbcode u. Anfangskalibrierungs-Toleranz für Erweiterungs-Draht:
| Erweiterungsart | ANSI-Farbcode | Anfangskalibrierungs-Toleranzen | ||||
| Draht-Legierungen | Kalibrierung | +/- Leiter |
Jacke | Temperaturspanne | Standard Grenzen |
Speziell Grenzen |
| Eisen (+) gegen Constantan (-) | JX | Weiß/rot | Schwarz | 0°C zu +200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) gegen ALUMEL (-) | KX | Gelb/rot | Gelb | 0°C zu +200°C | ±2.2°C | ±1.1°C |
| Kupfern (+) gegen Constantan (-) | TX | Blau/rot | Blau | -60°C zu +100°C | ±1.1°C | ± .5°C |
| CHROMEL (+) gegen Constantan (-) | EX | Purpur/Rotes | Purpur | 0°C zu +200°C | ±1.7°C | ±1.1°C |
3. Größe und Isoliermaterial-Hinweis
| Größe und Isoliermaterial-Hinweis | |||||||
| Art | Querschnitt (mm2) |
Durchmesser | Isolierungs-materielles Jacken-Material | Schild | |||
| AWG-Lehre (einkernig) | Millimeter (Mehradrig) |
||||||
| Sc RC weil KCA KCB KX NC NX EX JX LX | 0,07 | - | 1 x 0,30 | Faser-(- 60, +600ºC) Fiberglas der keramische Faser-(- 60, +1200ºC) Glassilikon-(- 60, +800ºC) Glimmer-(- 60, +650ºC) Silikon-Faser-(- 60, +1000ºC) hohen Temperatur (- 60, +450ºC) PolyimideTape/Kapton (- 60, +260ºC) PTFE (- 60, +275ºC) PFA (- 60, +275ºC) FEP (- 60, +205ºC) SiliconeRubber (- 60, +200ºC) PVC-(- 25, +105ºC) PVC (- 25, +70ºC) | Vernickeln Sie Chrome-Legierungs-Draht-Einfassung; Edelstahl-Einfassung; Verzinnte kupferne Einfassung; Aluminium-Plastikband Wraping; Kupfernes Band Wraping; Aluminiumfolie Wraping | ||
Thermoelement-Vielzahl und Index |
||
Vielzahl |
Art |
Maß RangeC |
NiCr-NiSi |
K |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
F.E.-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-NiSi |
N |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
3 . Maße und Toleranz des Fiberglas Isolierthermoelement-Drahtes
Maße/Toleranz Millimeter): 4.0+-0.25
Farbcode u. Anfangskalibrierungstoleranzen für Thermoelementdraht:
Farbcode u. Anfangskalibrierungs-Toleranz für Erweiterungs-Draht:
PVC-PVC physikalische Eigenschaften:
| Eigenschaften | Isolierung | Jacke |
| Abnutzungs-Widerstand | Gut | Gut |
| Durchschneidungs-Widerstand | Gut | Gut |
| Feuchtigkeitsbeständigkeit | Ausgezeichnet | Ausgezeichnet |
| Lötmittel-Eisen-Widerstand | Armen | Armen |
| Service-Temperatur |
105C ununterbrochen 150C einzeln |
105C ununterbrochen 150C einzeln |
| Flammen-Test | Selbst-Auslöschung | Selbst-Auslöschung |
